Mobile 3D-Vermessung · Hannover
Maßhaltigkeit ist keine Meinung.
PCM SCAN ist Ihr Messdienstleister für Soll-Ist-Vergleich, 3D-Laserscanning und Reverse Engineering — mit Hexagon-Messtechnik, rückführbar dokumentiert, mobil vor Ort in ganz Deutschland. Eine Marke der Picum MT GmbH aus Hannover.

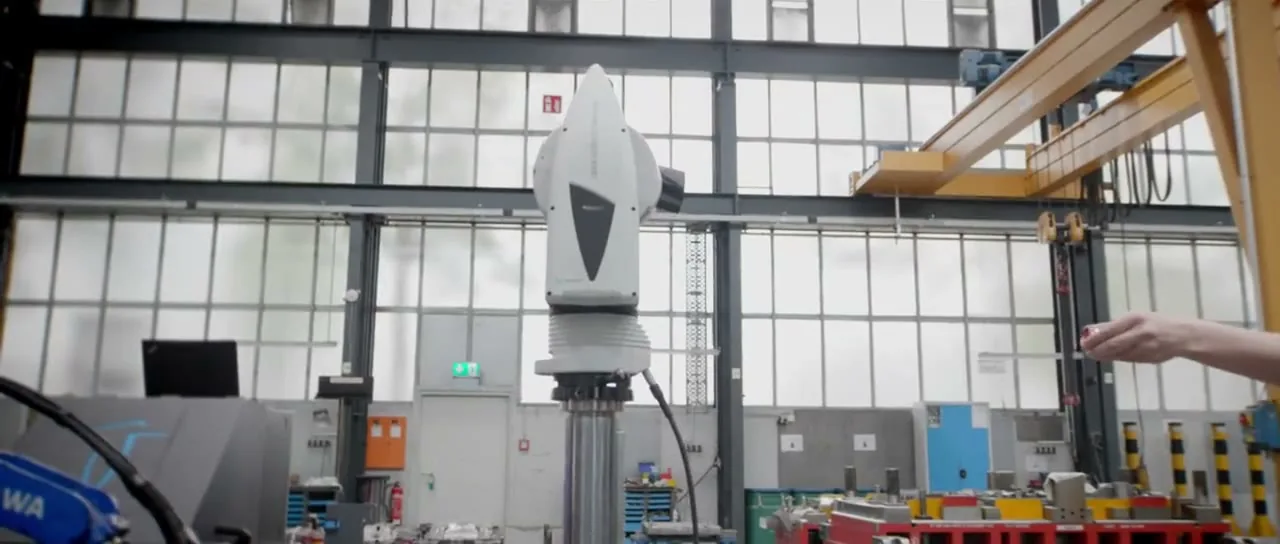

FIG. 01 — Vor-Ort-Messung in der Werkshalle
±15 µm
Messunsicherheit · ISO 10360-10
80 m
Messreichweite
2×
AT960 im Bestand
<24 h
Antwort auf Anfragen
Leistungen
Vermessung, Scanning, Reverse Engineering — ein Stack.
Als Lohnmessdienstleister übernehmen wir Messung, Auswertung und CAD-Aufbereitung — vor Ort in Ihrer Fertigung oder im Messraum Hannover.
/01
3D-Vermessung von Bauteilen
Soll-Ist-Vergleich gegen CAD, Erstbemusterung nach PPAP oder VDA — rückführbar gemessen.
Prüfbericht in 3–10 Werktagen
/02
Maschinen- & Robotervermessung
Ausrichtung, Kalibrierung und 6DoF-Vermessung. PowerLock, AIFM, Echtzeit-Auswertung.
/03
3D-Laserscanning
Hochdichte Punktwolke mit AS1. SHINE-Modus für dunkle und spiegelnde Materialien.
/04
Reverse Engineering
Vom Scan zum produktionsreifen CAD. Parametrisch in Fusion, Class-A-Flächen in Tebis.
Anwendungsfälle
Typische Aufgaben, die wir lösen.
Lohnmessung für Industrie und Mittelstand: vom Erstmusterprüfbericht bis zur Anlagenvermessung vor Ort. Eine kurze Anfrage mit Zeichnung oder Foto genügt.
/01
Erstmusterprüfung (EMPB / PPAP)
Serienfreigabe dokumentiert nach PPAP oder VDA, rückführbar gemessen.
/02
Reklamation & Maßhaltigkeit
Soll-Ist-Vergleich gegen CAD klärt belastbar, wo die Abweichung liegt.
/03
Maschinen kalibrieren & ausrichten
Geometrie prüfen, ausrichten, dokumentieren — vor Ort.
/04
Roboterbahnen vermessen
6DoF-Messung mit Echtzeit-Feedback für Bahntreue.
/05
Bauteil ohne CAD rekonstruieren
Altteil ohne Datensatz: Scan, dann CAD als STEP oder IGES.
/06
Werkzeug & Freiformfläche nachscannen
Punktwolke plus Class-A-Fläche in Tebis.
/07
Großbauteile & Anlagen vor Ort
80 m Reichweite: Anlagen und Strukturen beim Kunden.
/08
Serienmessung & Wareneingang
Wiederkehrende Messungen mit festem Prüfplan.
Tech-Stack
Hexagon AT960 Lasertracker + AS1 Scanner.
Hardware

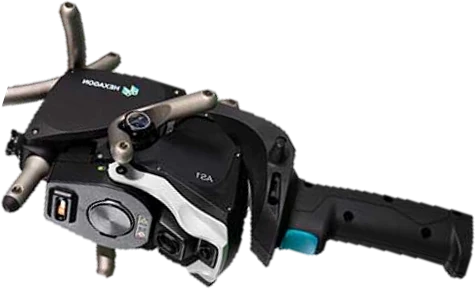

Hexagon AT960 + AS1
Lasertracker mit 80 m Reichweite, IP54 für die Werkshalle. Absolute Scanner AS1 für hochdichte Punktwolken.
Software · Auswertung
Polyworks
Soll-Ist-Vergleich, GD&T
Software · CAD
Tebis · Fusion
Class-A Flächen in Tebis. Parametrisch in Fusion.

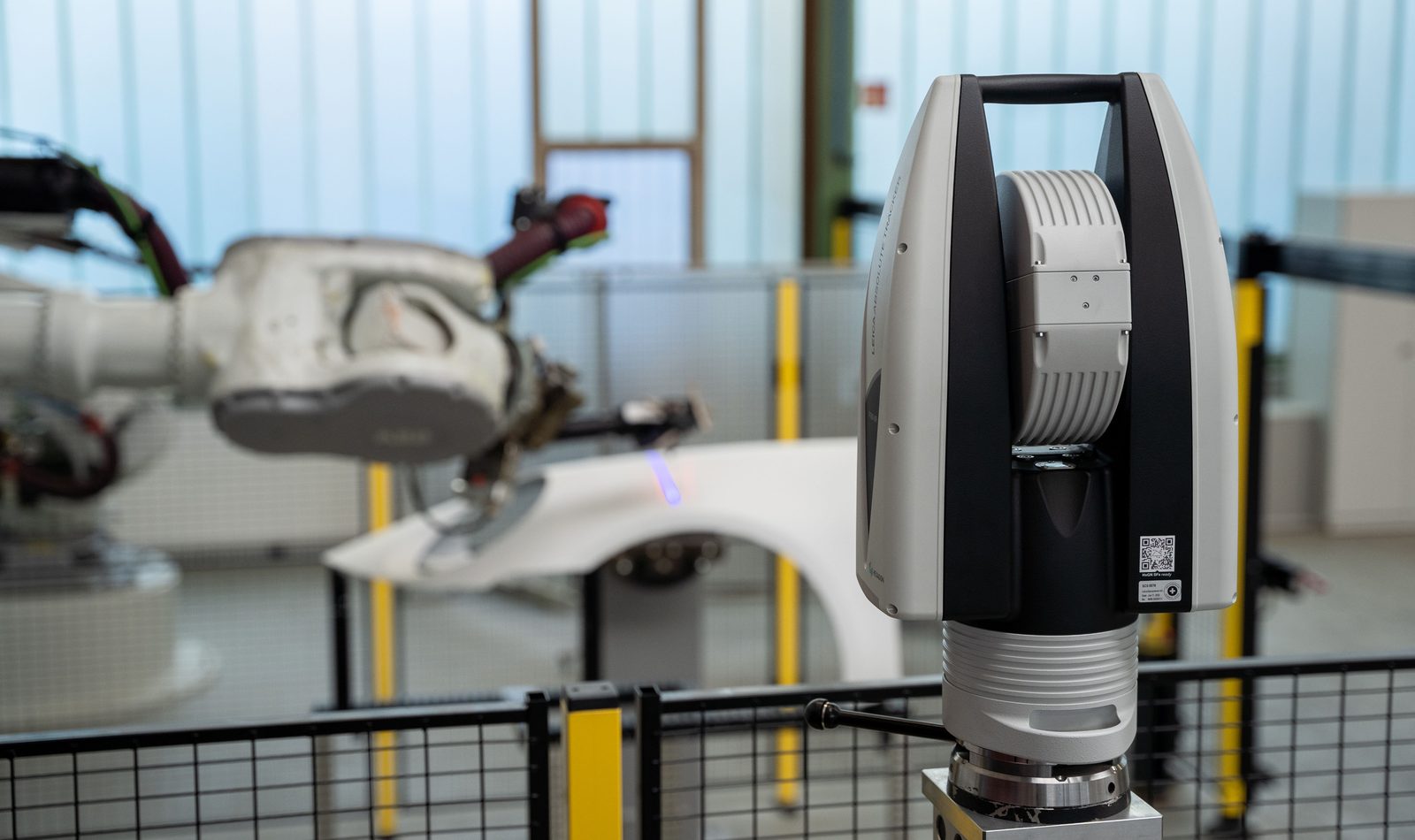

AT960 im Einsatz
6DoF-Vermessung einer Roboterzelle.
Workflow
CAD-Aufbereitung inklusive.
Polyworks-Aufbereitung, optional Fusion-Parametrik oder Tebis-Class-A Flächen.
Referenz · Messtechnik im Motorsport
Dieselbe Präzision, der die Formel 1 vertraut.
Hexagon ist offizieller Technologiepartner von Oracle Red Bull Racing. Die AT960-Lasertracker und die Absolute-Scanner-Technologie, mit der wir arbeiten, gehören zur selben Messtechnik-Familie, die in der anspruchsvollsten Fertigung der Welt zum Einsatz kommt — genau diese Genauigkeit bringen wir in Ihre Werkshalle.
±15 µm
Messunsicherheit AT960
F1
Hexagon-Technologiepartner
FIG. 03 — Oracle Red Bull Racing · Formel 1
Anwendungsberichte
Aus der Praxis: digitalisierte Werkzeuge.
Dokumentierte Einsätze aus dem Werkzeug- und Formenbau — von Picum MT, dem Unternehmen hinter PCM SCAN.
Reverse Engineering · Werkzeugeinsätze
Minimale Ausfallzeiten durch digitalisierte Werkzeugeinsätze
Schneideinsätze werden früh vor Ort digitalisiert und per Reverse Engineering als CAD-Klon gesichert. Fällt ein Einsatz aus, entsteht ein formgetreues Replika mit minimalem Einarbeitungsaufwand — die Produktion läuft in kürzester Zeit weiter.
Bericht lesen ↗3D-Lasermesstechnik · Umformwerkzeuge
Digitalisierung von Umformwerkzeugen mit 3D-Lasermesstechnik
Mit Lasertracker AT960 und Linienscanner werden eingearbeitete Umformwerkzeuge in ein bis zwei Stunden digitalisiert — als STL-Netz plus hochgenaue Referenzen, auf Wunsch bis zurück zum CAD. Auch parallel zur laufenden Bearbeitung.
Bericht lesen ↗Systemüberblick
Wie das Messsystem funktioniert.
Zwei Geräte, ein Datenfluss: Der Hexagon AT960 verfolgt den handgeführten AS1-Scanner im Raum, dieser digitalisiert die Oberfläche über eine Scanlinie. Aus der Punktwolke wird in Polyworks ein geprüftes Ergebnis — auf Wunsch bis zurück zum CAD.
01 · ERFASSUNG
AT960 trackt AS1
Der Lasertracker verfolgt den handgeführten AS1 in 6DoF. Die Scanlinie erzeugt eine dichte Punktwolke, Reflektor-Einzelpunkte liefern hochgenaue Referenzen.
→ Punktwolke · E57 / PLY02 · POLYWORKS
Verarbeitung
Scan-Ausrichtung, Meshing und Soll-Ist-Abgleich gegen CAD — inklusive GD&T und Prüfbericht.
→ STL · Mesh03 · REVERSE ENGINEERING
Tebis · Fusion
Optional vom Netzmodell (STL) zurück zum parametrischen CAD — Class-A-Flächen in Tebis, Parametrik in Fusion.
→ STEP · IGESAblauf
Von der Anfrage zum Messbericht — in vier Schritten.
01
Anfrage
Zeichnung, STEP oder Foto hochladen. Antwort in 24 h mit Machbarkeit und Aufwand.
02
Messung
Vor Ort beim Kunden oder im Messraum Hannover — IP54-tauglich.
03
Auswertung
Soll-Ist-Vergleich und GD&T in Polyworks. Optional CAD in Fusion oder Tebis.
04
Lieferung
Prüfbericht (PDF), Punktwolke oder Mesh, CAD als STEP/IGES — inkl. Besprechung.
FAQ
Häufige Fragen zur 3D-Vermessung.
Was kostet eine 3D-Vermessung?+
Abgerechnet wird in der Regel als Halbtages- oder Tageseinsatz plus Auswertung — abhängig von Bauteilgröße, Toleranzen und Umfang des Prüfberichts. Nach Ihrer Anfrage erhalten Sie innerhalb von 24 Stunden eine Einschätzung zu Machbarkeit und Kosten — unverbindlich.
Wie genau ist die Messung mit dem Lasertracker?+
Der Hexagon AT960 misst mit einer Messunsicherheit von ±15 µm (0,015 mm) + 6 µm/m nach ISO 10360-10 — rückführbar dokumentiert.
Wie funktioniert die Messung mit einem Lasertracker?+
Der Lasertracker verfolgt einen Reflektor oder den AS1 Scanner per Laserstrahl und misst dessen Position im Raum — berührungslos, in Echtzeit und direkt gegen das CAD-Modell.
Messen Sie bei uns vor Ort?+
Ja. Die Messtechnik ist mobil und IP54-tauglich für die Werkshalle. Einsatzgebiet: Hannover, ganz Niedersachsen und auf Anfrage DACH. Großbauteile bis 80 m Reichweite direkt beim Kunden.
Wie schnell bekommen wir Termin und Prüfbericht?+
Antwort auf Anfragen innerhalb von 24 Stunden. Vor-Ort-Termine in der Regel innerhalb einer Woche, bei Produktionsstillstand schneller. Der Prüfbericht folgt je nach Umfang in 3–10 Werktagen.
Welche Daten und Formate liefern Sie?+
Prüfbericht als PDF, Punktwolke oder Mesh (E57, PLY, STL), CAD als STEP oder IGES. Reverse Engineering parametrisch in Fusion oder als Class-A-Fläche in Tebis.
Wer steht hinter PCM SCAN?+
PCM SCAN ist die Messtechnik-Marke der Picum MT GmbH aus Hannover — Spezialist für mobile Werkzeugmaschinen und Spin-off der Leibniz Universität Hannover. Die Messtechnik ist seit über zehn Jahren in Industrie- und Automotive-Projekten im Einsatz.
Wie wird die Rückführbarkeit der Messung sichergestellt?+
Die Hexagon-Messsysteme werden regelmäßig nach Herstellervorgabe kalibriert. Jede Messung wird mit Messunsicherheit nach ISO 10360-10 dokumentiert — vom Messmittel bis zum Prüfbericht nachvollziehbar.
Bieten Sie Reverse Engineering als externe Dienstleistung an?+
Ja. PCM SCAN erstellt aus dem 3D-Scan produktionsreife CAD-Modelle — parametrisch in Fusion oder als Class-A-Fläche in Tebis, geliefert als STEP oder IGES. Einsatzgebiet: Hannover, Niedersachsen und DACH.
Kann man die Erstmusterprüfung (EMPB) extern vergeben?+
Ja. Als unabhängiger Messdienstleister übernehmen wir die Erstbemusterung nach PPAP oder VDA inklusive Prüfbericht — rückführbar gemessen und in 3–10 Werktagen geliefert.
Kontakt
Was soll gemessen werden?
Antwort innerhalb 24 h mit Machbarkeit und Aufwand. NDA auf Anfrage.
